配電箱的制作和算料方法，可以根據圖紙解析出各部件的實際材料用量、進行核算、報價。如果沒有配電箱尺寸就依據配電系統圖把配電箱規格尺寸定好，根據安裝需要算出鐵板用量。

1、 配電箱由箱門、箱體、低壓元器件（斷路器、接觸器、繼電器等）智能照明控制模塊、火災漏電系統模塊及接線端子等構成。箱體整體制作應結構合理，安全可靠。箱內可適應安裝各類不同電器元件，箱內元件安裝板可適當調整位置。

2、 配電箱外殼的防護等級IP42（除4點以外）。分為掛墻式安裝、嵌墻式、和落地式安裝。各種安裝方式均要考慮安裝的方便。嵌墻式安裝要考慮墻體厚度及蓋板配合裝修的方便性。打開蓋板可調節開關及面蓋的深度和水平，箱內安裝導軌連同開關可調節。落地式安裝箱體要具有足夠的機械強度。

3、 由于-8.15m所處環境惡劣，除滿足本技術需求外，需要防潮、防銹、防腐蝕處理，并且，箱體材質全部采用不銹鋼304，鋼板厚度不小于2mm，防護等級為：IP55。此部分動力電箱見電M22，編號為AP-2-1；AP-2-2；APE-2-1；AT-2-01；AT-2-02；AT-2-03~08；AP-2-01~18。

4、室外冷卻塔配電箱使用環境比較惡劣，除滿足本技術需求外，需要防潮、防銹、防腐蝕處理，并且箱體材質全部采用不銹鋼304，鋼板厚度不小于2mm，防護等級為：IP55。此部分動力電箱見電施P48代1，編號為LT—1到LT—10。

5、箱體開門方向，設計聯絡時定，開啟角度≥135°箱門設計為內鉸鏈。箱門應帶鎖。箱體內外表面均要求采用靜電噴涂。箱體顏色在設計聯絡時確定。

6、掛墻式箱體應有上下均有敲落孔，嵌墻式箱體應四周均有敲落孔，管線鎖緊設施應在箱內。落地式箱體應按滿足上下兩種進出線方式考慮，以方便配線安裝，且敲落孔處應設置密封膠圈防護，并達到箱體的整體防護等級。不銹鋼配電箱根據設計聯絡確定的位置設定進出線孔。

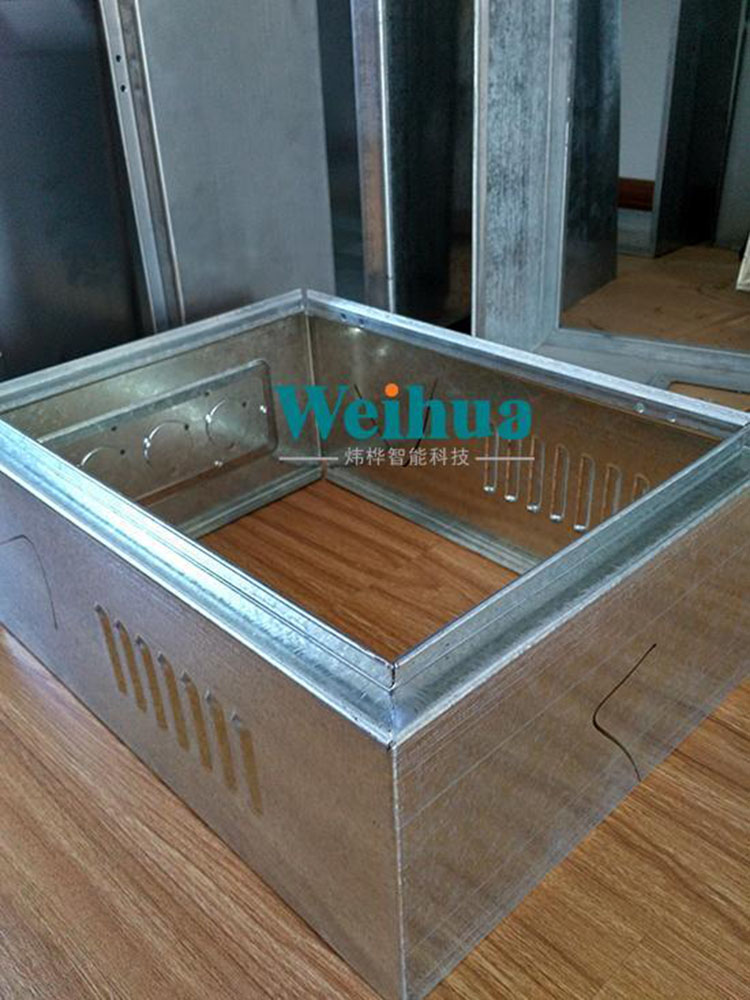

7、配電箱采用優質冷軋鍍鋅鋼板折剪焊接而成。當配電箱長邊小于1000mm時，板厚不得小于1.5mm；長邊等于或大于1000mm時，板厚不得小于2.0mm。

8、在箱內或箱柜門上粘貼牢固的不退色的系統圖及必要的二次接線圖。

9、箱內元器件可采用導軌或固定安裝型式，安裝應牢固，在額定極限短路電流電動力作用下不應松動、移位、變形等。

10、 箱體設置可靠的接地匯流排和接線端子，接線端子帶防松脫的緊固螺栓用來連接接地導體。接地匯流排和接線端子置于箱體底部，過門接地線應滿足經常開關門的要求。

11、所有配電箱應留有10%～15%的元器件安裝空間，以備元器件調整用。

12、配電箱的接地匯流排上的螺栓使用不銹鋼材質。

13、所有電箱配配置火車上大量使用的三角形鎖，方便未來使用。
